GRAPHALLOY® – Coussinets Pompes Horizontales / Verticales

GRAPHALLOY offre une large gamme de coussinets de guidage sur mesure pour pompes « difficiles ». Nombreux avantages qui amélioreront le MTBF de vos installations.
Voir notre page dédié aux paliers « HYDROLUBES«

« Capable de fonctionner plus d’une heure à sec à 335O tr/min sans endommager l’arbre »

Vous n’avez pas accès à Youtube?
Cliquez-ici pour télécharger la vidéo au format AVI.

Avantages

Auto-lubrifiant	Idéal pour fluides à faible viscosité (gaz liquéfiés, hydrocarbures légers, etc)
Températures extrêmes	Large gamme d’utilisation, compris entre -240°C et +525°C
Marche à sec	Adapté aux démarrages à sec et/ou pertes de charges régulières
Jeu de montage	Soutient des contacts à haute vitesse, ↓ les vibrations et ↑ le rendement
Résistance chimique	Résiste à une grande variété de fluides hostiles, corrosifs inclus (H2SO4, HCl, NaOH, etc.)
Indéformable	Très peu influencé par la pression / température / immersion. Maintiendra sa forme. Se dilate avec la même vitesse que le logement et l’arbre, donc reste toujours serré dans le logement et garde son jeu côté l’arbre.
« FDA Accepted »	Utilisation possible en contact de certains aliments

Ces alliages sont inertes de grippages, résistants à la corrosion, indéformables et performants de -240 à +525ºC. Utilisés dans des machines tournantes (pompes/agitateurs), ils autorisent des arrêts fréquents et peuvent fonctionner à sec plusieurs dizaines de minutes sans dommages pour la pompe.

Documentation

PRÉSENTATION GÉNÉRALE :

Généralités : PDF ⬇️ Détails techniques : PDF ⬇️ Liste des alliages (DS2250) : PDF ⬇️ Galets suiveurs (métriques) : PDF ⬇️

POMPES & AGITATEURS :

Brochure générale : PDF ⬇️ Dossier spécial pompes industrielles (DS2600) : PDF ⬇️

Catalogue

Les paliers métalliques Graphalloy se déclinent en une centaine de grades d’alliages différents : régule, bronze, fer, nickel, etc + Graphite (voir la liste partielle). Ils sont fournis sur mesure ou en ébauche, sous forme cylindriques, avec ou sans cannelures, avec ou sans collerette, petites ou grandes séries. Livraison rapide sur demande. Pas des garnitures mécaniques.

Exemples d’utilisation de nos coussinets :

Pour voir davantage d’exemples, référez-vous à notre Documentation > Spécifications techniques : PDF

« Better than originals »

En bref

• Augmente fiabilité (MTBF & risque catastrophique)
• Marche à sec ponctuelle ou répétée
• Idéales fluides difficiles
• Remplacera bagues plastiques (Peek, Vespel) sans désavantages techniques
• Nous intervenons sur les cas difficiles

Petit lexique Anglais-Français

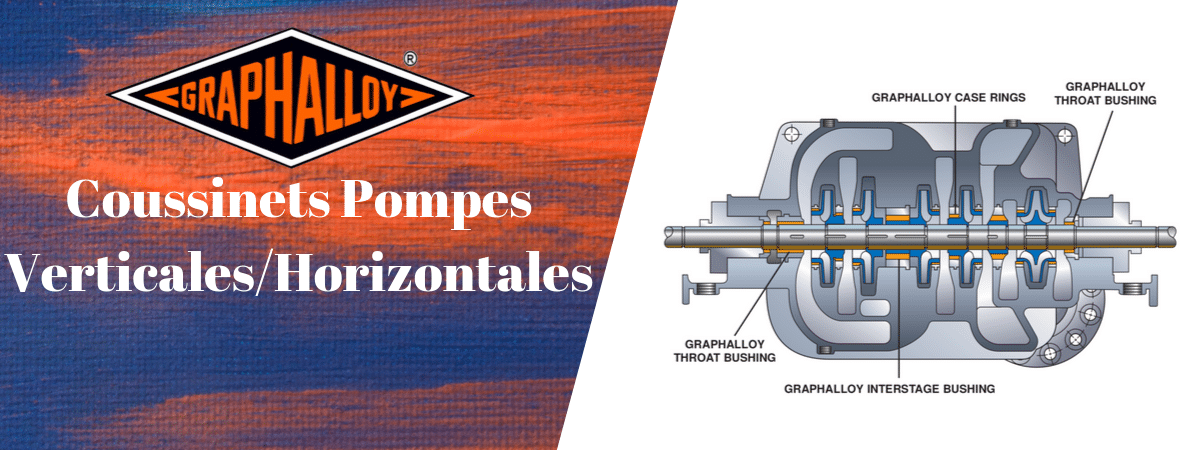

• Throat bushing : Palier inférieur/supérieur de ligne d’arbre
• Lineshaft bushing : palier de ligne d’arbre
• Interstage bushing : palier intermédiaire
• Bowl bushing : palier de cuvette
• Case Ring : anneau d’usure du rotor

Utilisation des coussinets Graphalloy

Pour recevoir une étude de cas spécifiques, renseignez notre formulaire en précisant quel est la nature du fluide transporté.

• Gaz Naturel Liquéfié (LNG) – Plus d’infos ici…
• Oxygène liquide (Liquid Oxygen)
• Dioxyde de Carbone CO2 (CO2 pipeline pump)
• Propane/Butane (Ibid.)
• Soufre fondu/liquide (Molten Sulfur) – Plus d’infos ici…
• Ammoniac (Ammonia)
• Phosphate (phosphate)
• Températures cryogéniques (-240°C)
• Alimentation de chaudière (boiler feed pump)
• Condensat (condensate pump)
• Hydrocarbures Légers (Light Hydrocarbons)
• Turbine Multi-étages (multi-stage turbine)
• Eau Potable (potable water)
• Puisard eau de mer (sea water sump pumps)
• Flux aminés (lean amine)
